terça-feira, 30 de junho de 2009
Instalação do som: Parte elétrica do sistema
Postado por
Wagner Pereira
17:12
0
comentários
Mais um passo a frente galera: Parte elétrica do som instalado da bateria até o porta-malas. Como imagens dizem mais que palavras, vamos as fotos:
Troca dos terminais de bateria
O cabo do alternador é soldado no terminal original
Conexões elétricas originais refeitas
Close no Terminal Positivo
Porta fusível da LightningAudio para proteção do circuito
Close no porta fusível com terminação em platina
Porta fusível instalado perto do terminal
Porta fusível com a cobertura de proteção

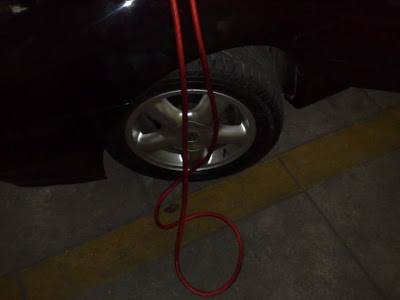

Reparem como o cabo é flexível apesar de ser 0/1 AWG
Passagem da alimentação do cabo para o interior do veículo
Chegada do cabo elétrico nas proximidades da caixa de fusíveis. Desse ponto em diante, ele segue pelo lado do motorista, dentro da calha lateral até o porta-malas
Ao dimensionar o circuito elétrico para o som, lembre-se do reforço da linha de ligação da bateria ao chassi ( Big 3 )
Chicote elétrico feito para reforçar a ligação da bateria ao ponto de aterramento no cofre do motor. O lado sem terminal é ligado ao novo terminal negativo da bateria.
Local do aterramento original no cofre do motor
Ligação do aterramento extra no local original
Terminal para aterramento dos módulos no parafuso do cinto de segurança traseiro ( lado do motorista )
É isso aí galera, o próximo passo será passar os cabos RCA e os cabos dos alto-falantes das portas. Se o tempo for suficiente, já deixarei o rádio instalado. Um abraço a todos.
quarta-feira, 24 de junho de 2009
Instalação do som: Material de instalação e alto-falantes
Postado por
Wagner Pereira
09:57
Fala galera, beleza? Recebi o restante do material para instalação do som no GTI: Alto-falantes, cabos e acessórios. Vamos as fotos:
Terminais de bateria e terminal para aterramento extra(Big 3)
Terminal para aterramento dos módulos e espuma adesiva para os chicotes.
Cone de composto de fibra, prima pela qualidade de construção.
Caixa sub da Focal
A qualidade da construção da caixa impressiona.
Aqui sem a grade de proteção em aço perfurado.
Kit duas vias e Caixa sub compradas na Style Audio ( São Cristovão ).
Cabos de alimentação da Knukonceptz - Kolussus Flekz Kable 0AWG e 4AWG
Distribuidor Positivo e Negativo da Tsunami - Dois fusíveis.
Entrada: Positivo e Negativo 0AWG
Saída: Dois positivos e Dois negativo 4AWG
Cabo RCA SubWoofer 5m — 201 XLN PRO.
Cabo RCA estéreo 4m — Monster 404 XLN Pro.
Por enquanto é só. Não vejo a hora de começar a instalação do som. Vai dar trabalho, mas, vai ficar bacana. Um abraço.
quinta-feira, 18 de junho de 2009
Instalação do som: Chegada dos Amplificadores
Postado por
Wagner Pereira
21:57
Então galera, os amplificadores chegaram, ambos comprados nos classificados do AutoForum. Meu objetivo era encontrar amplificadores com uma boa relação custo/benefício para a minha primeira configuração de qualidade sonora para o GTI 16V.
Após muita pesquisa e leitura de inúmeros posts no site AutoForum, decidi pela compra de um Rockford Fosgate 4080DSM para o estéreo nas portas, e um Rockford Fosgate 200ix para tocar o subwoofer na mala. Fiquei um bom tempo esperando algum membro do AutoForum anunciar um desses equipamentos nos classificados, e monitorando anúncios no Mercado Livre. Eis que apareceu ao mesmo tempo nos classificados do Autoforum, um RF 4080DSM e um Focal Power 2.150. O 4080DSM estava muito bem conservado — foi fabricado em 1995 —, e ainda revisado recentemente pelo Zé Fosgate ( especialista na manutenção da marca ). O Focal Power 2.150, recentemente fabricado, era praticamente novo. O antigo dono estava vendendo para montar uma nova configuração de som com ainda mais qualidade sonora, partindo para um outro nível de qualidade. Bem... fechei negócio com frete por Sedex, e eles estão aí.Entrega rápida e certa, chegaram juntos.
Os primeiros amplificadores Rockford Fosgate são reconhecidos pela sua qualidade de construção, baixa distorção e por superar sua potência declarada. Produzidos nos Estados Unidos, fizeram histórica com sua linha DSM, ganhando várias vezes o campeonato IASCA para qualidade sonora. Muitos amplificadores modernos e caros não possuem sua fantástica fonte chaveada com regulagem PWM. Já a Focal é uma aclamada fabricante Francesa de equipamentos para fidelidade sonora. Possui linhas para HI-FI, Som Automotivo e estúdio. Fabrica alguns dos melhores sistemas para sonorização — veja sua linha de Kits de duas e três vias. Vamos aos detalhes técnicos e fotos dos amplificadores.
Rockford Fosgate 4080DSM
Potência em 13.8V:
4 canais de 80W em 2 Ohms
2 canais de 160W em 4ohms bridge
Focal Power 2.150
Potência em 13.8V:
2 x 200W @ 2 ohms
1 x 400W @ 4 ohms bridged
terça-feira, 16 de junho de 2009
Instalação do som: Material para tratamento acústico
Postado por
Wagner Pereira
23:41

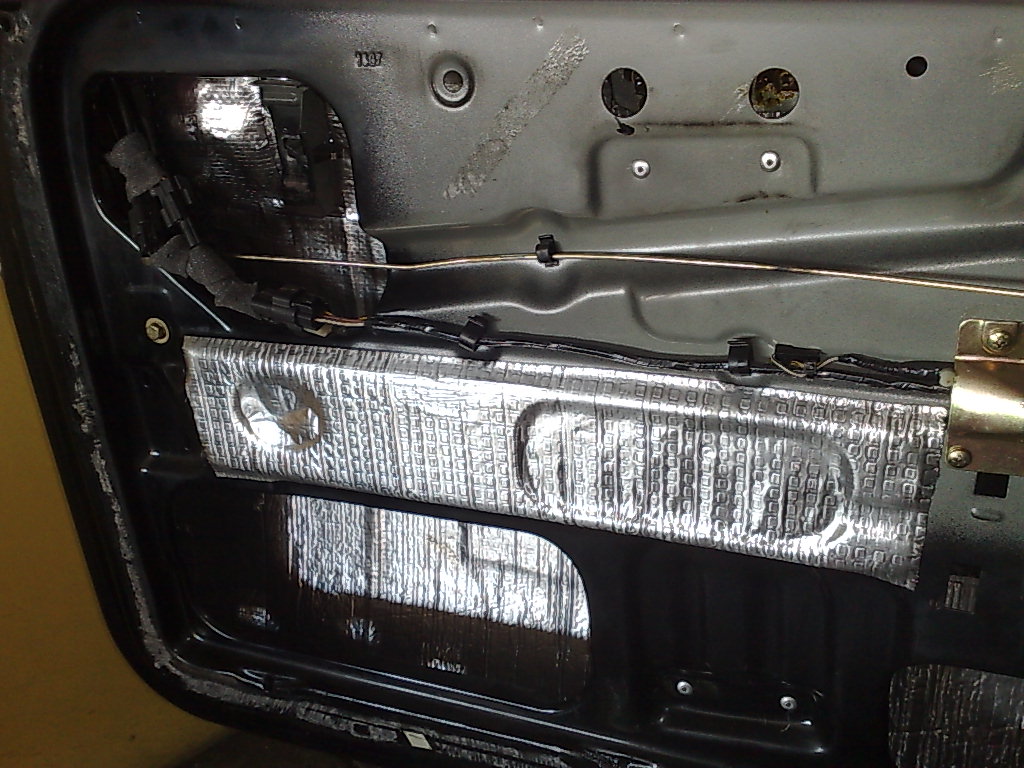

Poís é galera, após o desmonte interno do GTI do último post, parti para a compra do material para começar a fazer o tratamento acústico. A Manta Asfáltica é muito utilizada no segmento de sonorização automotiva como revestimento da lataria: portas, teto, assoalho e porta malas. A mais conhecida, é a importada Dynamat. A partir de pesquisas na Internet, principalmente no site AutoFórum, verifiquei que as mantas adesivas da Seladin e da Vedacit são muito utilizadas. Tive maior facilidade de encontrar a manta asfáltica da Vedacit na minha cidade. Então vamos as fotos:
Material comprado para iniciar o trabalho.
Além das mantas, fita crepe, colas, pincéis, silicone spray, cola quente.
